Маршрутизаторът border-main.uni-sofia.bg е граничния маршрутизатор на AS5421 с най-голям капацитет откъм пакетна пропускливост и обработка. Основната дейност по преасемблирането на закупената базова хардуерна конфигурация и подготовката й за продукция е извършена от Веселин Колев и Георги Найденов от Университетския изчислителен център. Маршрутизаторът е пуснат в продукция на 6 октомври 2007 г.

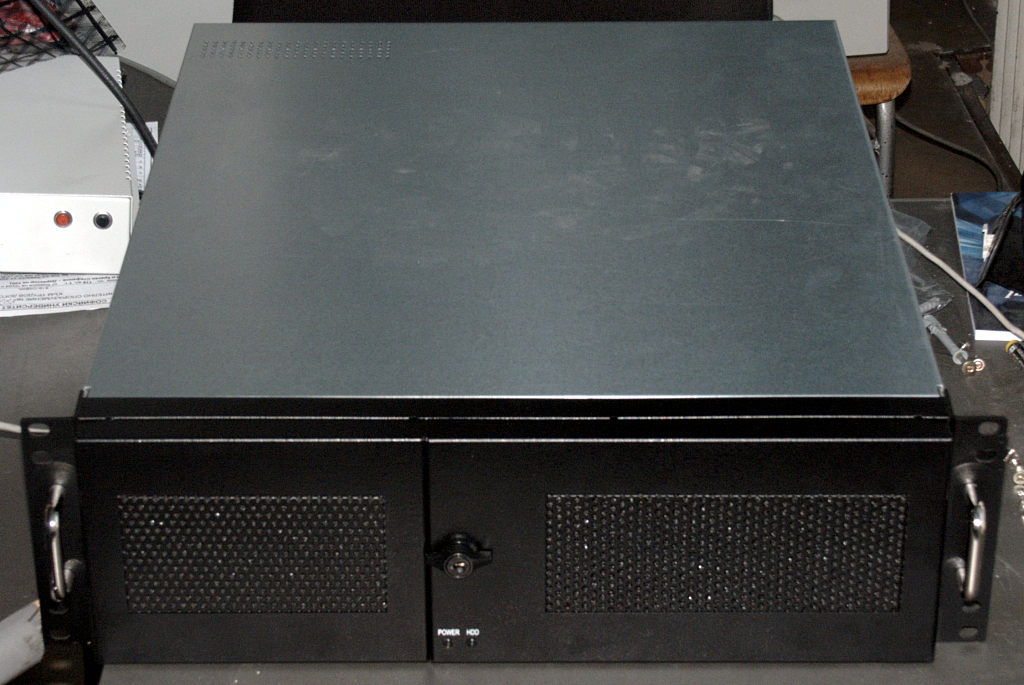

Кутията на маршрутизатора преди реасемблирането

Снимка на кутията на маршрутизатора преди началото на реасемблирането.

Автор: Николай Ангелов

Лиценз: CC Attribution-ShareAlike

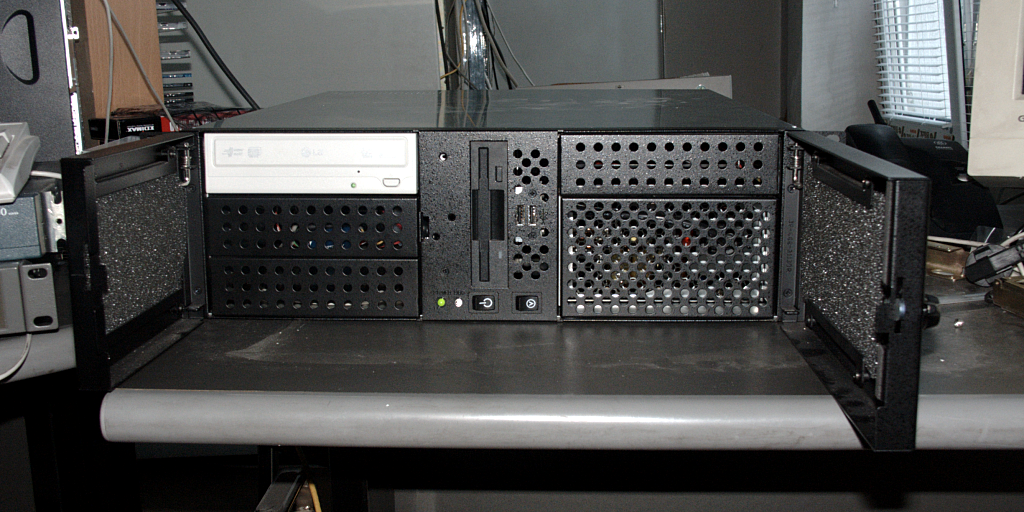

Снимка на кутията с отворен преден панел

Снимка на кутията на маршрутизатора с отворен преден панел. Виждат се ясно отворите за въздушния поток и филтъра за прах.

Автор: Николай Ангелов

Лиценз: CC Attribution-ShareAlike

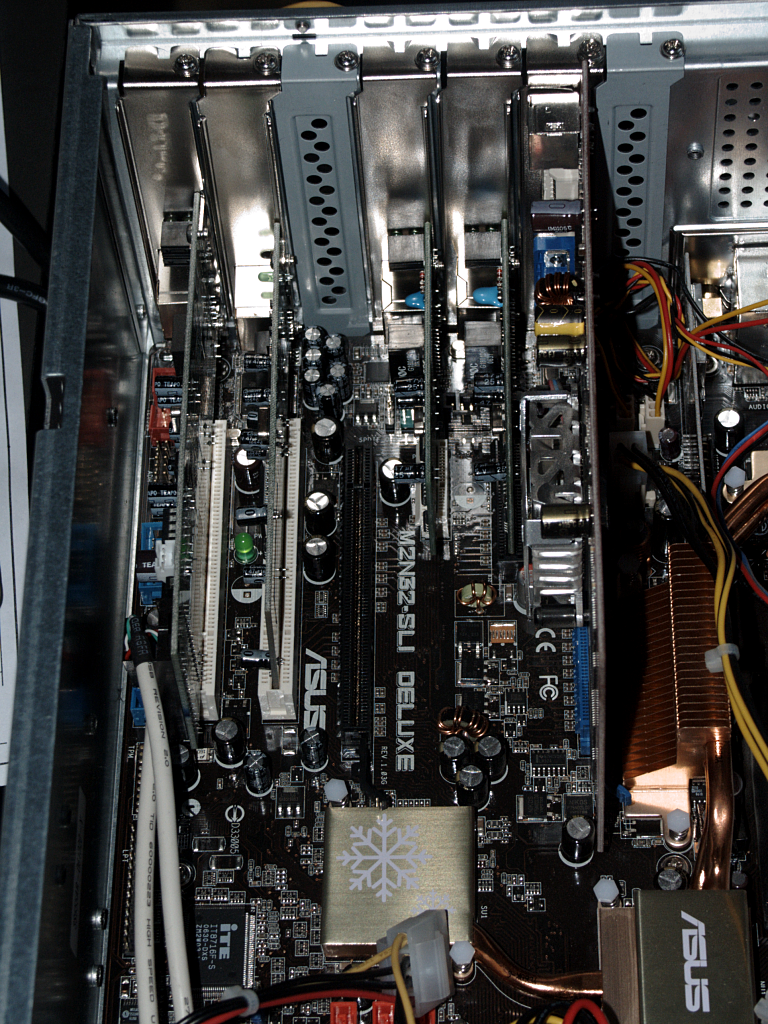

Снимка на разположението на компонентите в кутията (1)

Снимка на разположението на компонентите в кутията (изглед от страната на задния панел). Върху дънната платка са поставени допълнителните мрежови адаптори. Твърдият диск идващ с базовата конфигурация е свален и на негово място е поставен IDE флаш модул.

Автор: Николай Ангелов

Лиценз: CC Attribution-ShareAlike

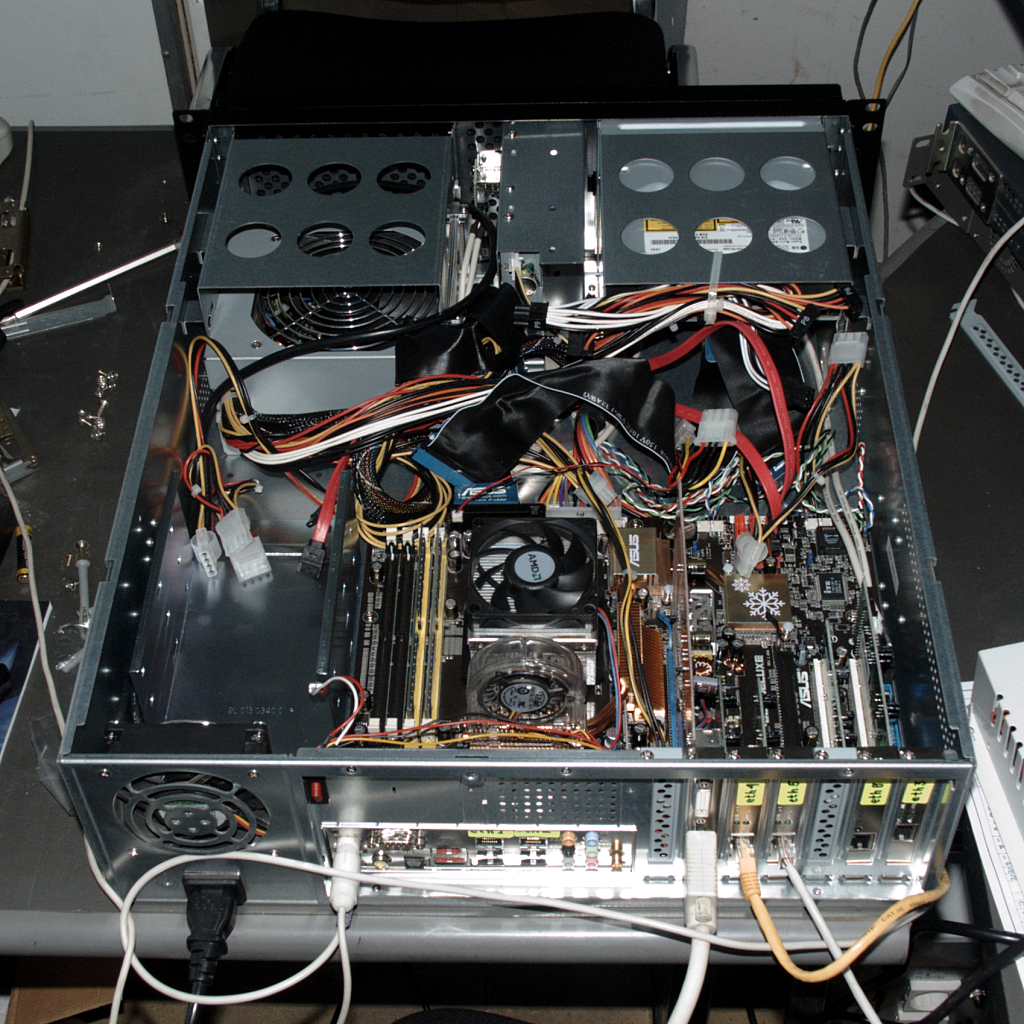

Снимка на разположението на компонентите в кутията (2)

Снимка на разположението на компонентите в кутията (изглед от страната на предния панел). Изгледът обхваща цялата система за охлаждане и циркулация на въздушния поток.

Автор: Николай Ангелов

Лиценз: CC Attribution-ShareAlike

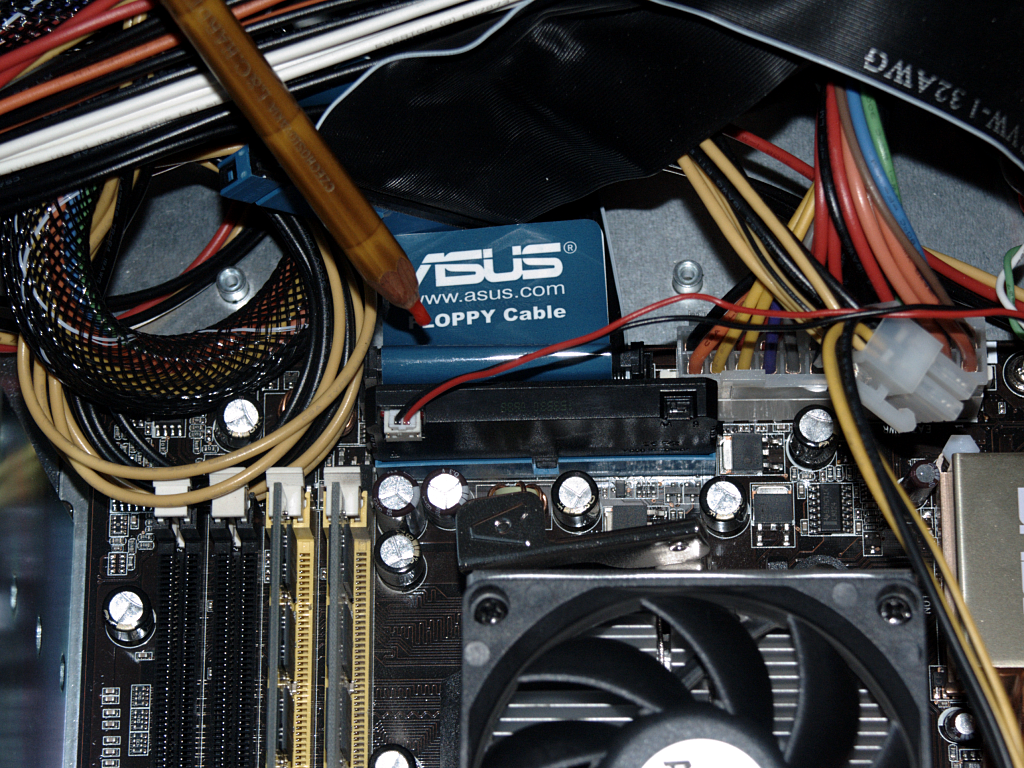

Снимка на поставения IDE флаш модул

Снимка на разположението на компонентите в кутията. Върху дънната платка са поставени допълнителните мрежови адаптори. Твърдият диск идващ с базовата конфигурация е свален и на негово място е сложен IDE флаш модул.

Автор: Николай Ангелов

Лиценз: CC Attribution-ShareAlike

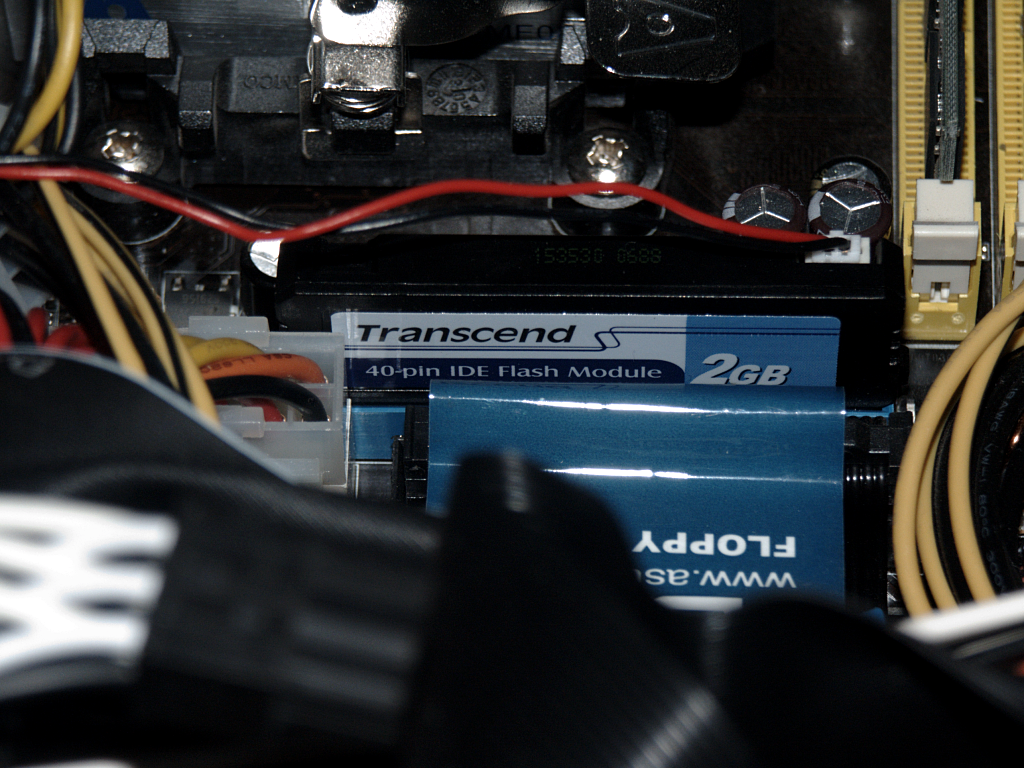

Близък изглед на поставения IDE флаш модул

Близък изглед на поставения IDE флаш модул. Флаш модулът е с капацитет 2GB и е производство на Transcend.

Автор: Николай Ангелов

Лиценз: CC Attribution-ShareAlike

Снимка на допълнително поставените мрежови адаптори

Мрежовите адаптори в близък план. 2x32-bit PCI и 1xPCI-X (1x).

Автор: Николай Ангелов

Лиценз: CC Attribution-ShareAlike

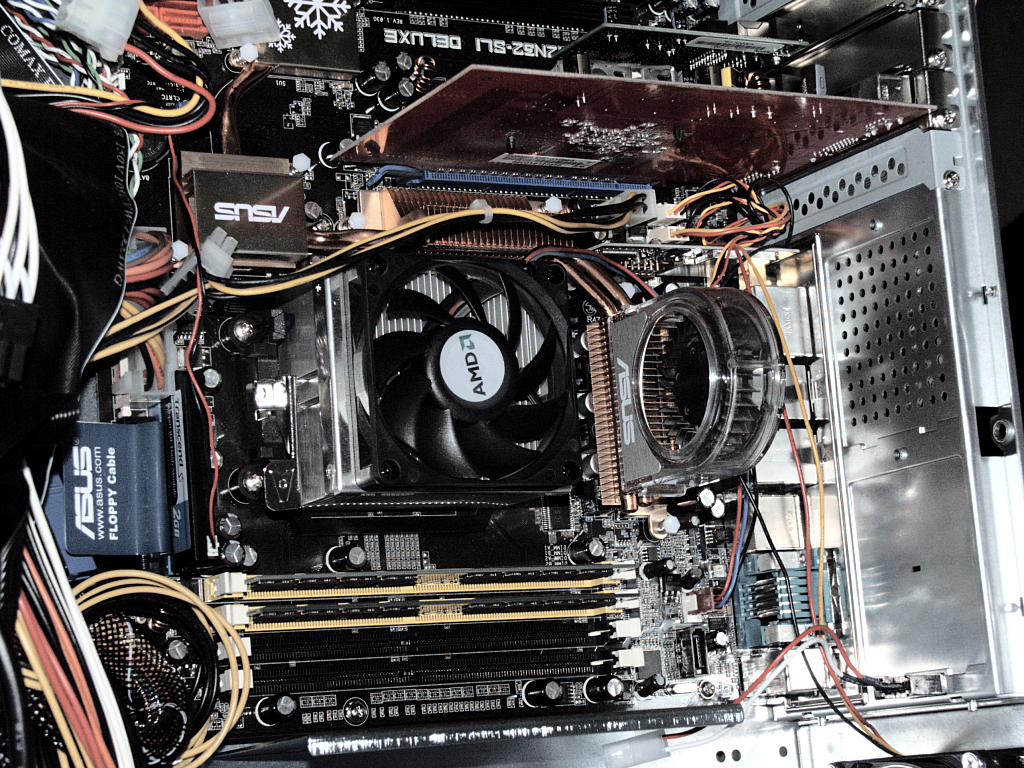

Снимка на процесорния блок с охладителя

Снимка на процесорния блок с охладителя. Виждат се слотовете за монтиране на памет и двете монтирани платки върху тях с общ капацитет от 2 GB.

Автор: Николай Ангелов

Лиценз: CC Attribution-ShareAlike

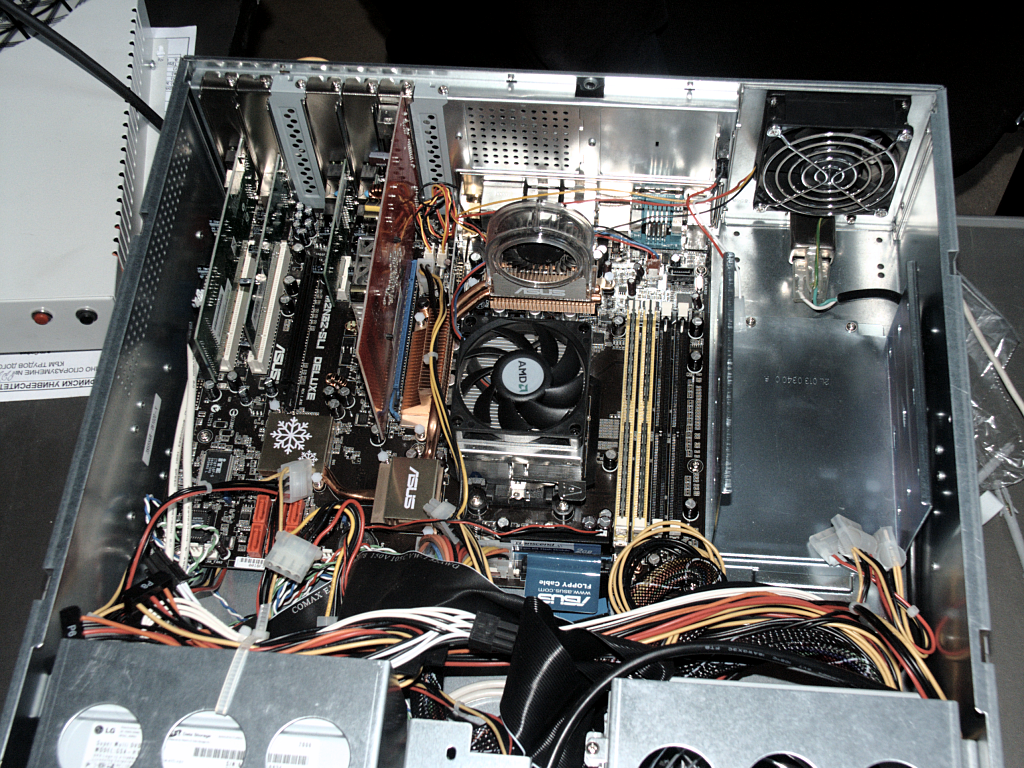

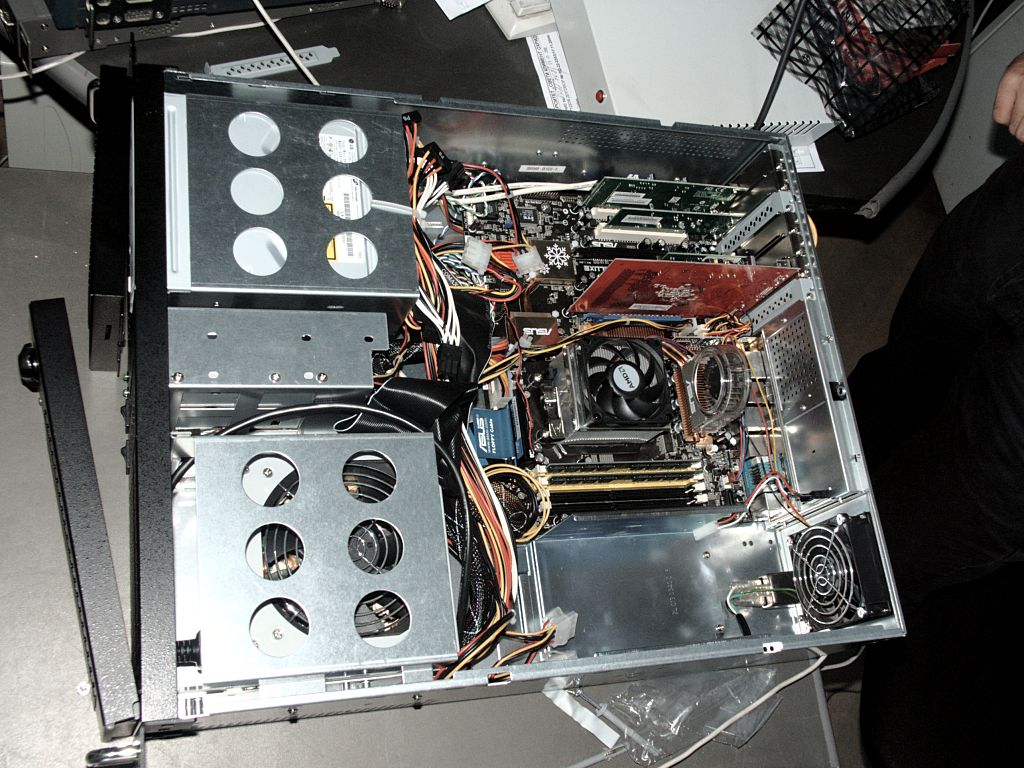

Панорамна снимка на вътрешността на кутията на маршрутизатора отгоре

Панорамна снимка на вътрешността на кутията на маршрутизатора отгоре. Снимката е направена след поставяне на всички външни елементи по проект.

Автор: Николай Ангелов

Лиценз: CC Attribution-ShareAlike

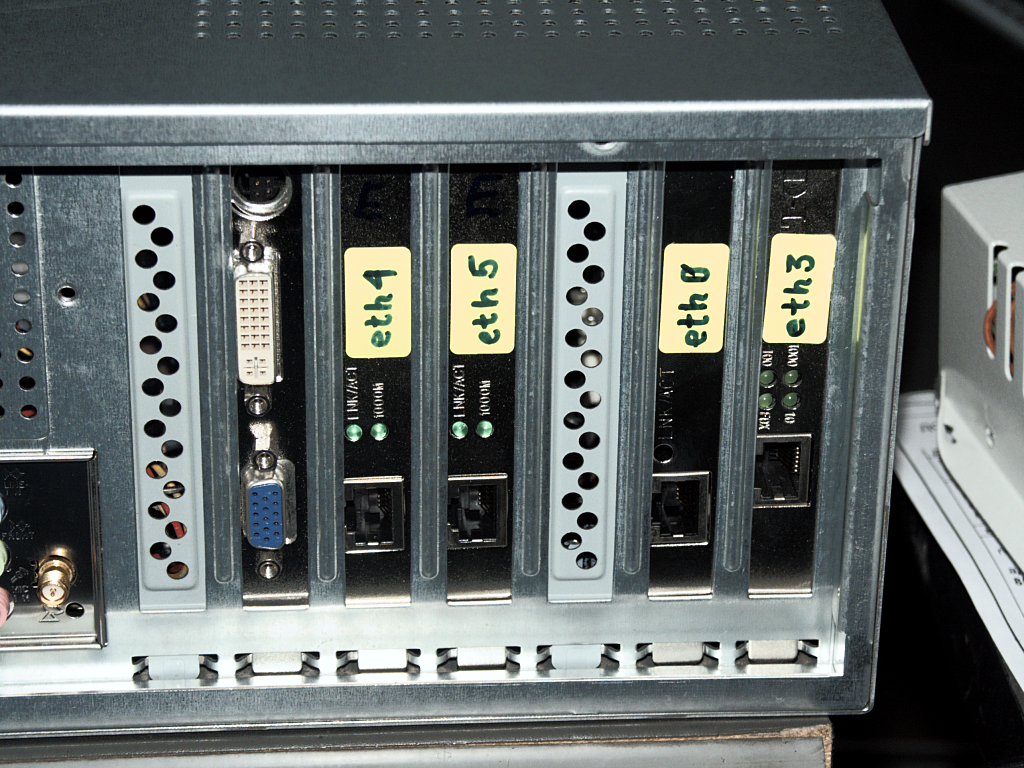

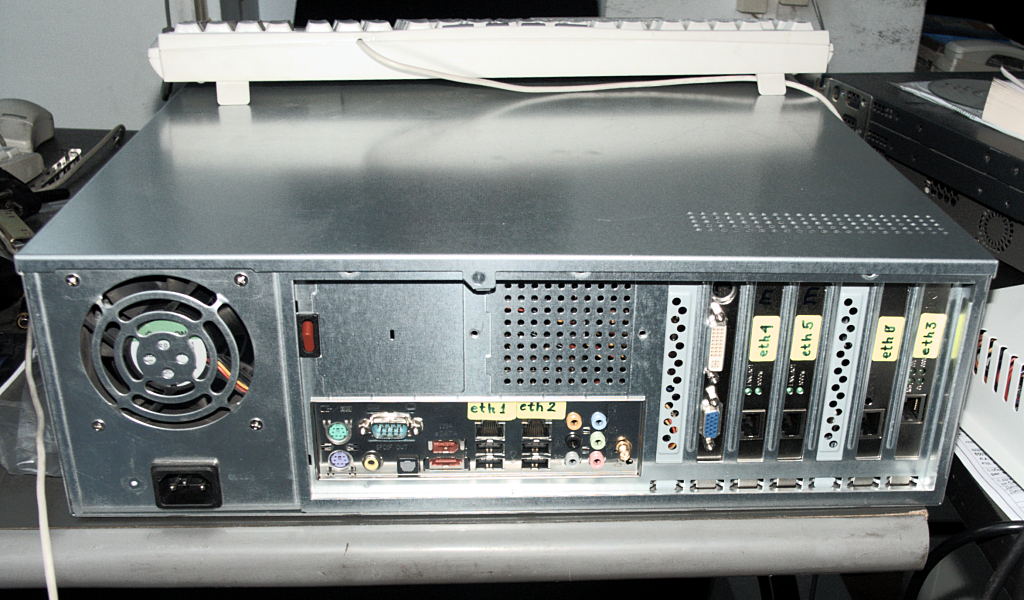

Снимка на задния панел на кутията

Снимка на задния панел на кутията с допълнително поставените мрежови адаптори. Виждат се и вграданите върху дънната платка адаптори (2 на брой).

Автор: Николай Ангелов

Лиценз: CC Attribution-ShareAlike

Близък изглед на интерфейсите на допълнително поставените мрежови адаптори

Близък изглед на интерфейсите на допълнително поставените мрежови адаптори. Двата адаптора вляво са на PCI Express слотове (съответно 4x и 8x), а двата вдясно са на слот PCI-32.

Автор: Николай Ангелов

Лиценз: CC Attribution-ShareAlike

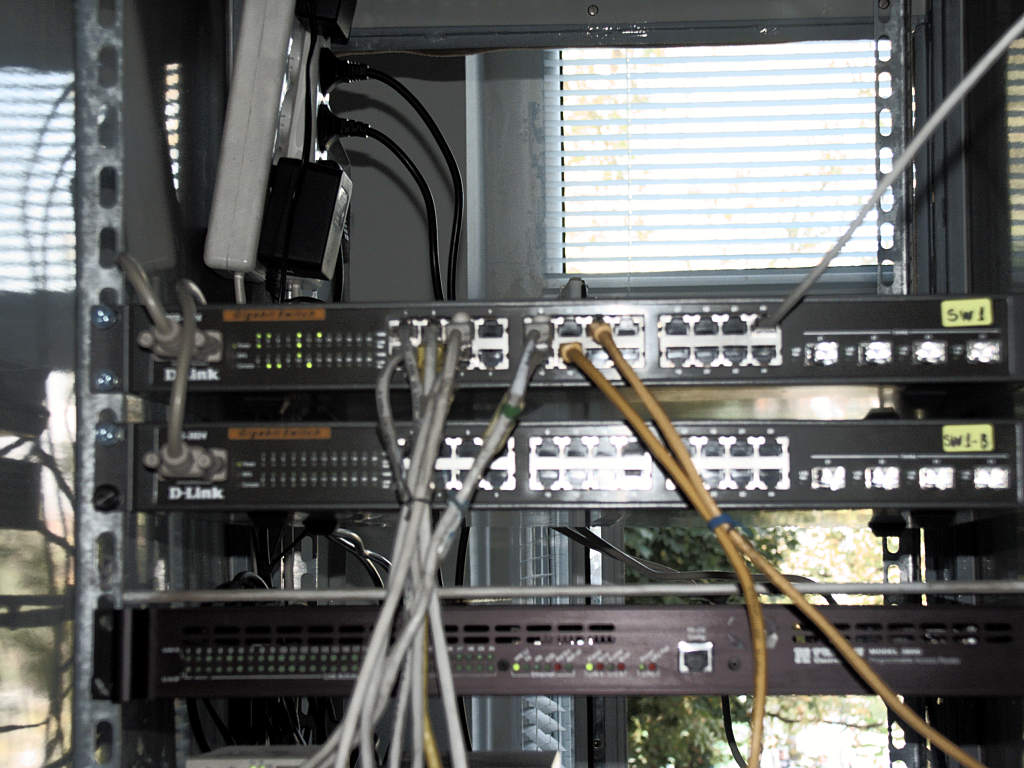

Снимка на комуникационния шкаф преди поставяне на новия маршрутизатор

Снимка на комуникационния шкаф преди поставяне на новия маршрутизатор. Виждат се двата опорни комутатора на мрежата на СУ. Кабелите са свалени от аранжиращите скоби преди поставянето на маршрутизатора.

Автор: Николай Ангелов

Лиценз: CC Attribution-ShareAlike

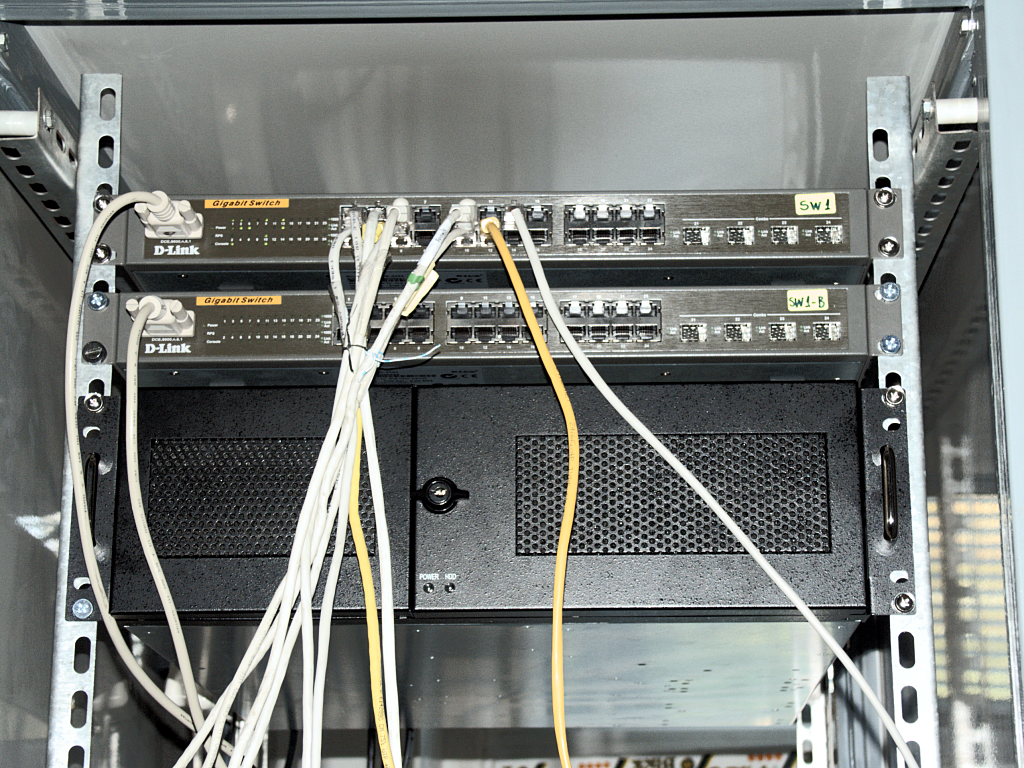

Снимка на комуникационния шкаф след поставяне на маршрутизатора

Снимка на комуникационния шкаф след поставяне на маршрутизатора. Кабелите все още не са прикрепени към аранжиращите скоби.

Автор: Николай Ангелов

Лиценз: CC Attribution-ShareAlike

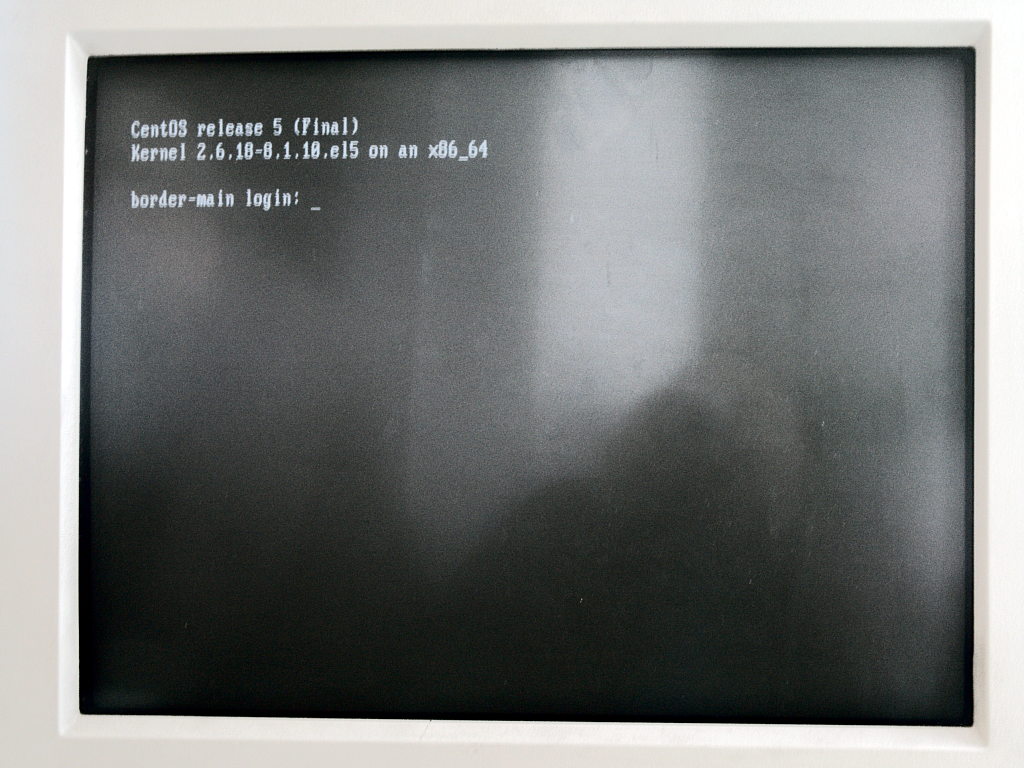

Изглед от монитора след зареждане на операционната система

Изглед от монитора след зареждане на операционната система. Вижда се обявена версията на дистрибутивното ядро, с което маршрутизатора бе пуснат в продукция.

Автор: Николай Ангелов

Лиценз: CC Attribution-ShareAlike

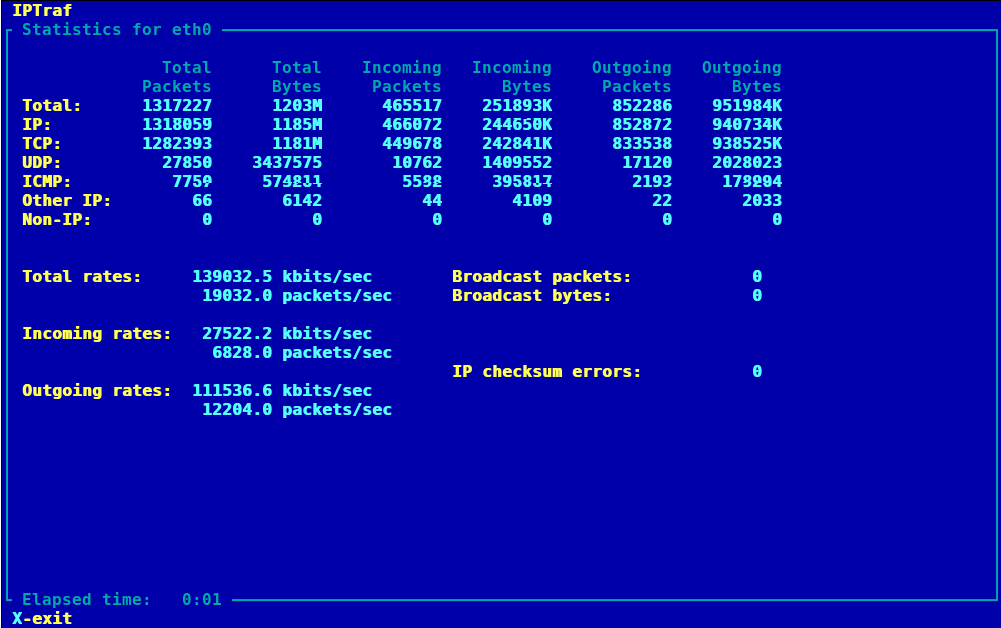

Статистика за транзитирания трафик 6 минути след пускането в продукция

Статистика за транзитирания трафик 6 минути след пускането на новия маршрутизатор в продукция. Данните са за интерфейса към мрежата на СУ.

Автор: Веселин Колев

Лиценз: CC Attribution-ShareAlike
